ระบบ Fan Wall คืออะไร? พลิกโฉมการทำความเย็นใน Hyperscale Data Center ด้วยนวัตกรรม STULZ CyberWall™



เมื่อศูนย์ข้อมูล (Data Center) ก้าวเข้าสู่ยุค Hyperscale และ AI Computing อุปกรณ์ IT สมัยใหม่ก่อให้เกิดภาระความร้อนสะสมในระดับที่มหาศาลการพึ่งพาระบบปรับอากาศแบบดั้งเดิมที่เป่าลมลงใต้พื้นอาจไม่เพียงพอต่อการระบายความร้อน และไม่ตอบโจทย์ด้านการประหยัดพลังงานอีกต่อไป

SITEM ขอแนะนำเทคโนโลยี Fan Wall Cooling System นวัตกรรมระบบทำความเย็นขั้นสูงระดับโลก STULZ CyberWall™ จากประเทศเยอรมนี โซลูชันนี้จะเปลี่ยนแนวผนังห้องให้กลายเป็นแหล่งกำเนิดลมเย็นที่ทรงพลัง จ่ายลมสม่ำเสมอ และถูกออกแบบมาเพื่อปลดล็อกขีดจำกัดทางสถาปัตยกรรมของ Data Center ขนาดใหญ่โดยเฉพาะ

ปัญหาของระบบทำความเย็นแบบดั้งเดิม

ในอดีต วิศวกร Data Center คุ้นเคยกับการใช้เครื่องปรับอากาศ (CRAC) อัดลมเย็นลงใต้พื้นยก (Raised Floor) เพื่อให้ลมพุ่งทะลุแผ่นตะแกรงขึ้นสู่หน้าตู้เซิร์ฟเวอร์ แต่เมื่อขนาดของห้อง Server ขยายใหญ่ขึ้น ระบบนี้กลับสร้างความท้าทายทางวิศวกรรม 3 ประการ:

• สูญเสียแรงดันลม (Pressure Drop): เมื่อลมต้องเดินทางใต้พื้นยกเป็นระยะทางไกล จะเกิดการสูญเสียแรงดัน ทำให้ตู้ Rack ที่อยู่บริเวณท้ายแถวได้รับปริมาณลมเย็นไม่เพียงพอ จนเกิดจุดสะสมความร้อน (Hot Spots)
• สูญเสียพื้นที่แนวตั้ง (Vertical Space Limit): การติดตั้งพื้นยกต้องใช้ความสูงของห้องอย่างน้อย 60 – 100 ซม. ส่งผลให้เหลือพื้นที่ใช้งานจริง (Clear Height) น้อยลง และจำกัดการใช้ตู้ Rack ทรงสูง
• อัตราสิ้นเปลืองพลังงานสูง: พัดลมของเครื่อง CRAC ต้องทำงานเต็มกำลังเพื่ออัดลมฝ่าแรงต้านจากสายเคเบิล ท่อร้อยสายไฟ และสิ่งกีดขวางใต้พื้นยก

STULZ CyberWall™ ยกระดับ Hyperscale Data Center ได้อย่างไร?

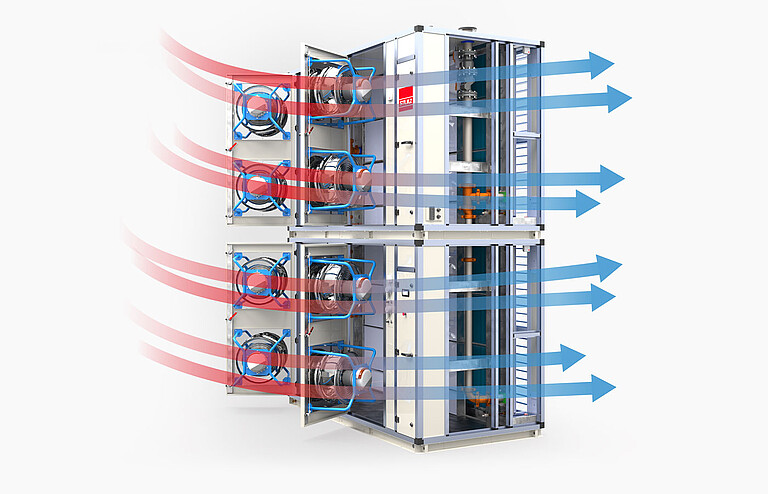

เทคโนโลยี CyberWall™ จาก STULZ ถูกพัฒนาขึ้นเพื่อทลายข้อจำกัดของระบบเดิมแบบ 100% ด้วยการเปลี่ยนรูปแบบการจ่ายลมเป็นการเป่าขนานไปกับพื้นห้อง (Horizontal Airflow) พุ่งตรงเข้าสู่โซนทางเดินลมเย็น (Cold Aisle) โดยมีฟีเจอร์เด่นดังนี้:

• ยกเลิกการใช้พื้นยก (No Raised Floor Required): ลมเย็นจะถูกส่งตรงจากแผงพัดลมเข้าสู่อุปกรณ์ IT โดยไม่มีสิ่งกีดขวาง (Slab-to-Slab Design) ทำให้การไหลเวียนของอากาศ (Airflow) มีประสิทธิภาพสูงสุด
• รองรับตู้ Rack ทรงสูงและโหลดหนาแน่น (Taller Racks & High-Density): เมื่อไม่ต้องทำพื้นยก Data Center จะได้ความสูงของฝ้าเพดาน (Ceiling Height) คืนมา ทำให้สามารถจัดวางตู้ Rack ขนาด 42U ไปจนถึง 52U+ รองรับ AI Server ได้มากขึ้นในพื้นที่ตารางเมตรเท่าเดิม
• ประสิทธิภาพการทำความเย็นระดับมหาศาล (Maximized Cooling Capacity): สามารถผลิตความเย็นได้สูงสุดถึง 100 kW ต่อความยาวกำแพง 1 เมตร (หรือเทียบเท่า 220 kW ต่อ 1 โมดูล)
• ลดการใช้พลังงานด้วยเทคโนโลยี EC Fans: ขับเคลื่อนด้วยชุดพัดลม EC แบบต่อตรง (Direct Drive) จำนวน 6 ตัวต่อโมดูล ช่วยลดอัตราการกินไฟ และกดค่า PUE (Power Usage Effectiveness) ลงได้อย่างมีนัยสำคัญ
• ซ่อมบำรุงจากพื้นที่ด้านนอก (Service Corridor Access): วิศวกรสามารถเข้าถึงระบบเพื่อบำรุงรักษาได้จาก “ระเบียงทางเดินด้านหลังเครื่อง” โดยไม่ต้องเดินฝ่าเข้าไปในพื้นที่จัดเก็บข้อมูล (White Space) ช่วยยกระดับความปลอดภัยทางกายภาพ (Physical Security) ให้กับข้อมูลลูกค้า
• สมองกลอัจฉริยะ (STULZ E2 pluS): ควบคุมสั่งการผ่านไมโครโปรเซสเซอร์รุ่นล่าสุด พร้อมหน้าจอ LCD ที่ช่วยปรับจูนอุณหภูมิและปริมาณลมได้อย่างแม่นยำ

ตารางเปรียบเทียบทางวิศวกรรม: ระบบ CRAC ทั่วไป VS ระบบ STULZ CyberWall™

คุณสมบัติทางวิศวกรรม	ระบบ CRAC (Downflow + Raised Floor)	ระบบ STULZ CyberWall™ (SITEM Solution)
การใช้พื้นที่พื้นยก (Raised Floor)	จำเป็นต้องมี (สูญเสียความสูงของห้อง)	ไม่ต้องใช้พื้นยก (Slab-to-Slab Design)
ประสิทธิภาพการกระจายลมเย็น	เสี่ยงต่อภาวะ Pressure Drop บริเวณท้ายแถว	ส่งลมตรงแนวนอน สม่ำเสมอและกระจายทั่วถึงทั้งห้อง
การรองรับความร้อน (High-Density)	เหมาะสำหรับตู้ Rack ที่มีระดับความร้อนปานกลาง	ออกแบบเฉพาะ เพื่อ Hyperscale และระบบ AI Server
พื้นที่ปฏิบัติงานบำรุงรักษา (Maintenance)	ต้องเปิดซ่อมหน้าเครื่องภายในพื้นที่ห้อง Server	ซ่อมบำรุงจาก Service Corridor ด้านนอกได้ทันที
ความยืดหยุ่นในการขยายระบบ (Scalability)	ต้องเพิ่มเครื่อง CRAC ทั้งชุด สิ้นเปลืองพื้นที่	รูปแบบ Modular ต่อขยายกำแพงพัดลมได้ง่ายและรวดเร็ว

ทำไมองค์กรชั้นนำจึงไว้วางใจโซลูชัน STULZ CyberWall™ จาก SITEM?

การออกแบบระบบทำความเย็นแบบ Fan Wall ไม่ใช่เพียงการนำพัดลมมาเรียงต่อกัน แต่ต้องอาศัยการคำนวณพลศาสตร์ของไหลและสถาปัตยกรรมห้องที่แม่นยำ SITEM ในฐานะพันธมิตรอย่างเป็นทางการของ STULZ มอบความมั่นใจด้วยมาตรฐาน:

• Engineering Precision: การออกแบบทิศทางลมให้สอดคล้องกับโครงสร้างการกั้นทางเดินลมร้อน (Hot Aisle Containment) แบบ 100%
• Zero Downtime Design: โครงสร้างระบบสำรองชุดพัดลม (Redundancy) ระดับ N+1 หรือ N+2 หากมีพัดลมตัวใดขัดข้อง ระบบจะสั่งให้พัดลมตัวที่เหลือเร่งรอบการทำงานอัตโนมัติเพื่อชดเชยปริมาณลมทันที
• 24/7 Local Support: ทีมวิศวกรไทยที่ผ่านการรับรองและอบรมจาก STULZ โดยตรง พร้อมเข้าแก้ไขสถานการณ์หน้างานตลอด 24 ชั่วโมง



เตรียม Data Center ของคุณให้พร้อมสำหรับยุค Hyperscale และ AI

ปรึกษาทีมวิศวกรผู้เชี่ยวชาญจาก SITEM เพื่อออกแบบระบบ Fan Wall ที่ช่วยองค์กรของคุณลดค่า PUE และประหยัดพลังงานได้สูงสุด ติดต่อเราได้ที่ : LINE Official ของ SITEM
