InRow Cooling: Enhancing Modern Data Center Efficiency

What is InRow Cooling?

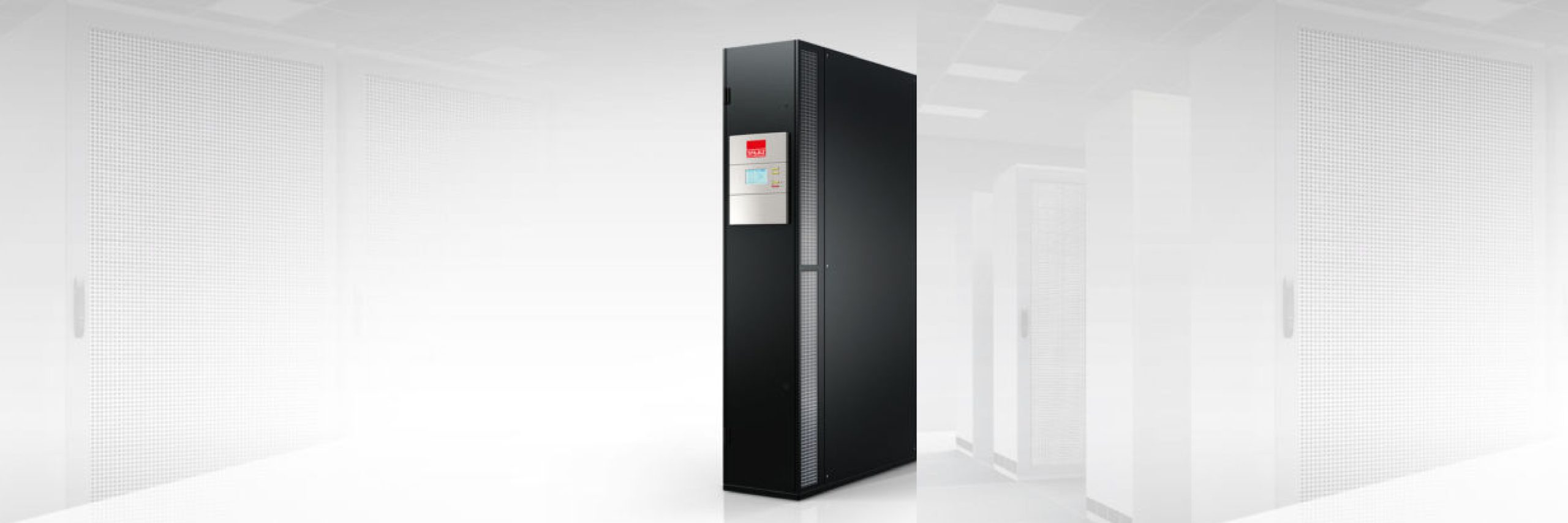

InRow Cooling is an air conditioning system design approach for data centers that involves installing cooling units “in the same row” as server racks (In-Row). Its operating principle is close-proximity air management: the units draw hot air from the back of the server racks (Hot Aisle), cool it, and then deliver the cold air directly to the front of the racks (Cold Aisle).

This design offers several significant benefits, particularly in terms of energy efficiency. By directly addressing the heat source, it reduces cooling loss and prevents the mixing of hot and cold air more effectively. This directly translates to energy savings and helps lower the data center’s Power Usage Effectiveness (PUE). Furthermore, it can efficiently manage “hot spots” that often occur in heavily utilized server racks, enhancing stability and extending the lifespan of IT equipment.

Compared to traditional cooling systems (CRAC Units) that cool an entire room, InRow Cooling is highly suitable for situations requiring precision and high efficiency. This includes high-density data centers, High-Performance Computing (HPC) environments, or areas planning for future expansion, as cooling units can be added in line with rack expansion without affecting the overall system. It is a solution that addresses efficiency, flexibility, and long-term cost control for modern data centers.

Advantages of InRow Cooling

InRow Cooling is a popular cooling system in data centers, offering several advantages that make it an attractive option for managing server temperatures. Here are its main benefits:

1. High and Precise Cooling Efficiency InRow Cooling is designed to be placed directly adjacent to server racks, allowing it to deliver cold air to IT equipment with maximum efficiency and immediately absorb the hot air expelled from servers. This placement reduces the distance air travels, minimizing the mixing of hot and cold air, a common problem in traditional cooling systems (such as Computer Room Air Conditioner – CRAC). It also enables precise temperature control in specific zones, effectively managing hot spots.
2. Energy Savings Because InRow Cooling delivers cold air directly to the heat source with high efficiency, it reduces the need for fans to operate at very high speeds or for cooling units to run continuously at full capacity. This results in overall lower electricity consumption. It also helps reduce unnecessary air bypass, which is a significant cause of energy loss in traditional cooling systems.
3. Flexible and Scalable Design InRow Cooling offers high flexibility in design and installation. The number of cooling units can be increased or decreased based on data center expansion needs. If the number of servers increases or power density rises, additional InRow Cooling units can be installed immediately in the required rows without altering the entire cooling system’s infrastructure. This allows for lower initial investment and the ability to scale the system according to budget and future needs.
4. Space Saving By integrating within the server rack rows, InRow Cooling utilizes data center space efficiently. It eliminates the need for a separate, large area for cooling units, unlike CRAC/Computer Room Air Handler (CRAH) systems. This allows more data center space to be allocated for IT equipment, which is crucial for data centers with limited floor space.
5. Reduced Air Management System Complexity By providing direct in-row cooling, InRow Cooling reduces the need for complex hot/cold aisle containment or sophisticated raised floor air management systems. This simplifies the design and management of airflow, reduces the likelihood of airflow issues, and makes maintenance easier.

InRow Cooling is a modern and efficient cooling solution that helps data centers operate stably, save energy, and offer flexibility for future expansion.

SITEM is a leading expert in data center air conditioning systems in Thailand. Our specialists are highly knowledgeable and have received international training from STULZ representatives, a world-leading CRAC manufacturer.

InRow Cooling ระบบทำความเย็นที่ติดตั้งในแถวเซิร์ฟเวอร์โดยตรง ช่วยเพิ่มประสิทธิภาพในการทำงานของ Data Center สมัยใหม่

ในขณะที่เทคโนโลยีของศูนย์ข้อมูล (Data Center) พัฒนาไปอย่างรวดเร็ว อุปกรณ์เซิร์ฟเวอร์ถูกติดตั้งอย่างหนาแน่นและสร้างความร้อนสูงขึ้นกว่าในอดีตมาก ทำให้ระบบปรับอากาศแบบดั้งเดิมที่เน้นการทำความเย็นทั้งห้องเริ่มแสดงข้อจำกัด เพื่อตอบสนองต่อความท้าทายนี้ จึงเกิดแนวคิดการออกแบบระบบทำความเย็นที่มีประสิทธิภาพและตรงจุดมากขึ้น นั่นคือเทคโนโลยี InRow Cooling

InRow Cooling คืออะไร

Inrow Cooling คือแนวทางการออกแบบระบบปรับอากาศสำหรับศูนย์ข้อมูล ที่เป็นการนำเครื่องทำความเย็นไป ติดตั้ง “ในแถวเดียวกัน” กับตู้แร็คเซิร์ฟเวอร์ (In-Row) โดยหลักการทำงานคือการจัดการอากาศในระยะใกล้ โดยเครื่องจะดูดอากาศร้อนจากด้านหลังของตู้แร็ค (Hot Aisle) มาผ่านกระบวนการทำความเย็น แล้วจึงส่งอากาศเย็นกลับไปที่ด้านหน้าของตู้ (Cold Aisle) โดยตรง

การออกแบบในลักษณะนี้ก่อให้เกิดประโยชน์ที่สำคัญหลายประการ โดยเฉพาะในด้านประสิทธิภาพการใช้พลังงาน เนื่องจากเป็นการส่งความเย็นไปจัดการกับแหล่งกำเนิดความร้อนโดยตรง จึงลดการสูญเสียความเย็นและป้องกันการผสมกันของอากาศร้อนและเย็นได้ดีกว่า ซึ่งส่งผลโดยตรงต่อการประหยัดพลังงานและช่วยลดค่า Power Usage Effectiveness (PUE) ของศูนย์ข้อมูลได้ นอกจากนี้ยังสามารถจัดการกับ “จุดความร้อนสูง” (Hot Spots) ที่มักเกิดขึ้นกับตู้แร็คที่มีการทำงานหนักได้อย่างมีประสิทธิภาพ ช่วยเพิ่มความเสถียรและยืดอายุการใช้งานของอุปกรณ์ไอที

เมื่อเปรียบเทียบกับระบบทำความเย็นแบบดั้งเดิม (CRAC Unit) ที่เน้นการปรับอากาศทั้งห้อง InRow Cooling จะมีความเหมาะสมอย่างยิ่งในสถานการณ์ที่ต้องการความแม่นยำและประสิทธิภาพสูง เช่น ในศูนย์ข้อมูลที่มีความหนาแน่นของเซิร์ฟเวอร์สูง (High-Density Data Center), การใช้งานที่ต้องการการประมวลผลประสิทธิภาพสูง (HPC), หรือในพื้นที่ที่ต้องการขยายระบบในอนาคต เพราะสามารถเพิ่มหน่วยทำความเย็นตามการขยายตัวของตู้แร็คได้โดยไม่กระทบกับระบบโดยรวม ถือเป็นทางเลือกที่ตอบโจทย์ทั้งในด้านประสิทธิภาพ ความยืดหยุ่น และการควบคุมต้นทุนในระยะยาวสำหรับศูนย์ข้อมูลสมัยใหม่

ข้อดีของ Inrow Cooling

InRow Cooling เป็นระบบทำความเย็นที่ได้รับความนิยมในศูนย์ข้อมูล (data center) มีข้อดีหลายประการที่ทำให้เป็นทางเลือกที่น่าสนใจสำหรับการจัดการอุณหภูมิของเซิร์ฟเวอร์ นี่คือข้อดีหลักๆ ดังนี้

1.ประสิทธิภาพการทำความเย็นสูงและแม่นยำ

InRow Cooling ถูกออกแบบมาให้วางอยู่ใกล้กับแร็คเซิร์ฟเวอร์โดยตรง ทำให้สามารถส่งลมเย็นไปยังอุปกรณ์ IT ได้อย่างมีประสิทธิภาพสูงสุด และดูดซับลมร้อนที่ระบายออกมาจากเซิร์ฟเวอร์ได้ทันที การจัดวางแบบนี้ช่วยลดระยะทางที่ลมต้องเดินทาง ทำให้ลดการผสมกันของลมร้อนและลมเย็น (hot and cold air mixing) ซึ่งเป็นปัญหาที่พบบ่อยในระบบทำความเย็นแบบดั้งเดิม (เช่น Computer Room Air Conditioner – CRAC) นอกจากนี้ยังช่วยให้สามารถควบคุมอุณหภูมิได้อย่างแม่นยำในแต่ละโซน ทำให้สามารถจัดการกับจุดความร้อน (hot spots) ได้อย่างมีประสิทธิภาพ

2.ประหยัดพลังงาน

เนื่องจาก InRow Cooling สามารถส่งลมเย็นไปยังแหล่งกำเนิดความร้อนได้โดยตรงและมีประสิทธิภาพสูงกว่า ทำให้ไม่จำเป็นต้องใช้พัดลมในอัตราที่สูงมาก หรือเดินเครื่องทำความเย็นตลอดเวลาด้วยกำลังเต็มที่ ซึ่งส่งผลให้ลดการใช้พลังงานไฟฟ้าโดยรวมลงได้ นอกจากนี้ยังช่วยลดการรั่วไหลของลมเย็น (air bypass) ที่ไม่จำเป็น ซึ่งเป็นสาเหตุหนึ่งของการสูญเสียพลังงานในระบบทำความเย็นแบบเดิมๆ

3.การออกแบบที่ยืดหยุ่นและปรับขนาดได้ (Scalability)

InRow Cooling มีความยืดหยุ่นสูงในการออกแบบและติดตั้ง สามารถเพิ่มหรือลดจำนวนยูนิตทำความเย็นได้ตามความต้องการในการขยายตัวของศูนย์ข้อมูล หากมีการเพิ่มจำนวนเซิร์ฟเวอร์หรือเพิ่มความหนาแน่นของพลังงาน (power density) ก็สามารถติดตั้ง InRow Cooling เพิ่มเติมในแถวที่ต้องการได้ทันที โดยไม่ต้องปรับเปลี่ยนโครงสร้างพื้นฐานของระบบทำความเย็นทั้งหมด ทำให้การลงทุนเริ่มต้นไม่สูงมากและสามารถขยายระบบได้ตามงบประมาณและความจำเป็นในอนาคต

4.ประหยัดพื้นที่

การออกแบบให้รวมอยู่ในแถวของแร็คเซิร์ฟเวอร์ ทำให้ InRow Cooling ใช้พื้นที่ในห้องดาต้าเซ็นเตอร์ได้อย่างมีประสิทธิภาพ ไม่จำเป็นต้องมีพื้นที่แยกต่างหากสำหรับวางเครื่องทำความเย็นขนาดใหญ่เหมือนระบบ CRAC/Computer Room Air Handler (CRAH) ทำให้สามารถใช้พื้นที่ในศูนย์ข้อมูลสำหรับวางอุปกรณ์ IT ได้มากขึ้น ซึ่งเป็นสิ่งสำคัญอย่างยิ่งสำหรับศูนย์ข้อมูลที่มีพื้นที่จำกัด

5.ลดความซับซ้อนของระบบจัดการอากาศ

ด้วยการทำความเย็นโดยตรงในแถว InRow Cooling ช่วยลดความจำเป็นในการสร้างทางเดินลมเย็นและลมร้อนที่ซับซ้อน (hot/cold aisle containment) หรือระบบพื้นยก (raised floor) ที่มีการจัดการลมที่ซับซ้อน ช่วยให้การออกแบบและการจัดการการไหลเวียนของอากาศง่ายขึ้น ลดโอกาสเกิดปัญหาการไหลเวียนของลม และทำให้การบำรุงรักษาง่ายขึ้นด้วยเช่นกัน

InRow Cooling เป็นโซลูชันการทำความเย็นที่ทันสมัยและมีประสิทธิภาพ ซึ่งช่วยให้ศูนย์ข้อมูลสามารถทำงานได้อย่างเสถียร ประหยัดพลังงาน และมีความยืดหยุ่นในการขยายตัวในอนาคต



SITEM เป็นผู้เชี่ยวชาญด้านระบบปรับอากาศภายในห้อง Data Center ของประเทศไทย โดยมีผู้เชี่ยวชาญที่มีความรู้ ที่ได้รับการอบรมตามหลักสูตรสากลจากตัวแทน STULZ ผู้ผลิต CRAC ชั้นนำของโลก หากท่านมีข้อสงสัยหรือต้องการคำปรึกษาเฉพาะด้านเกี่ยวกับระบบปรับอากาศที่ควบคุมได้ทั้งอุณหภูมิและความชื้น สนใจข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์นี้ สอบถามเพิ่มเติมได้ที่ LINE Official ของ SITEM
